ミリ波レーダーがプライバシー遵守、防犯など人流・人感センサに（2）TI編

図1　TIはRF無線回路からデジタルのマイコンまで1チップに集積している　出典：Texas Instruments

当初、自動車向けの77GHzレーダーを開発していたTIは、レーダー送受信機とRFフロントエンド回路だけのチップから集積度を上げ、最新のAWR/IWR 1843 / AOPは、ミリ波送受信機を含めたセンサ回路からハードウエアアクセラレータ（HWA）、MCU（マイコン）、DSP（デジタル信号プロセッサ）まで集積したチップを提供するようになった（図2）。

TIの高集積ミリ波センサチップAWR/IWR 1843（77GHz帯）やAWR/IWR 6843（60GHz帯）には、ミリ波のアレイアンテナをパッケージ上に設けたAOP（Antenna on Package）タイプの製品もある。アンテナ技術に長けたユーザーは、アンテナを自分で設計しがちであり、TIは同じ製品チップでアンテナのつかない製品も用意しており、ユーザーごとに使い分けている。

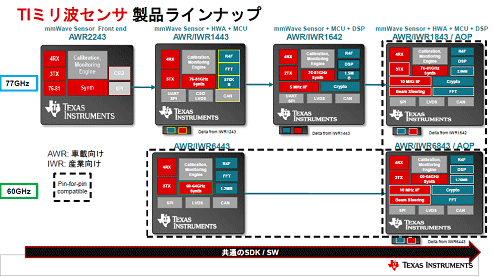

図2　ミリ波センサはRF回路からアクセラレータ、DSP、そしてMCUまで集積　出典：Texas Instruments

60GHzレーダーは、広帯域の認可が少し遅れて落ちたため、製品化も遅れていた。ミリ波センサとHWA、マイコンのチップから、最近のさらにDSPやビームステアリング、暗号化回路までを集積したAWR/IWR6843 / AOPまで揃えた。デジタル出力で制御とデータの両信号を出力できるため、ホストCPUへ直接つながるように構成されている。

チップだけではない。デジタル信号処理してから共通のソフトウエア開発キット（SDK）を使えるようになっている。加えて、TI製品をモジュールに搭載したハードウエアのリファレンス設計ボードをシャープタカヤ電子工業が作製しており、それぞれ77GHz帯、60GHz帯のモジュールも販売している。

高周波製品の輸入技術商社であるピーティーエム（PTM）も同様なTIチップの評価キットを作製している。アンテナ設計や電磁波解析が得意な同社では、77GHzのAWR/IWR 1843の評価キットは現在入手可能だが、60GHzレーダーAWR/IWR6843の評価キットも11月に入手できるようになる。さらにPTMは、バイタルサインモニター向けのソフトウエアも開発しており、バイタルセンサのモニターデータを収集したり、グラフィックに表示したりするGUIソフトウエアも提供している。

注
1.
時間と共に周波数を上げるか下げるかしてスィープする高周波信号のこと。

参考資料
1. 「ミリ波レーダーがプライバシー遵守、防犯など人流・人感センサに（1）」、セミコンポータル (2021/10/21)
