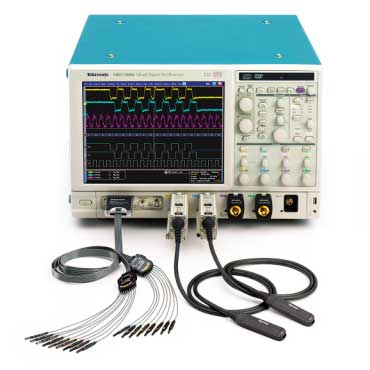

テクトロニクス、アナログ最大20GHzのミクストシグナルオシロを発売

このMSOは最大20チャンネル（アナログ4、デジタル16）の信号を取り込むことができるうえ、iCaptureという機能を使えばデジタル16チャンネルのうち4チャンネル分のアナログ波形を観測し、シグナルインテグリティをチェックできる。DDR2、DDR3用のBGAインターポーザを使うことで、例えば、WE、RAS、CAS信号などを同時にチェックできる。

デジタル信号のレコード長は250Mポイントで80psという時間分解能でとらえることができる。iCapture による16ロジックチャンネルのアナログ周波数帯域は2.5GHzである。信号を取り込むフロントエンドのデバイスにはSiGeヘテロバイポーラトランジスタを利用している。これはIBMのプロセスで実績のあるものだという。

DUT（被測定デバイス）への接続には、差動アクティブプローブを使っており、そのフロントエンドにもSiGeトランジスタを使っている。このアクティブフロントエンドで差動信号をシングルに変換する。

アナログの周波数帯域は最高20GHzから、16GHz、12.5GHz、8GHz、6GHz、4GHzとハイエンドからローエンドまでそろえている。デジタルパルスの分解能80ps（12.5Gサンプル/秒）とチャンネル数はシリーズで共通。アナログ信号のサンプルレートは上位3機種が50Gサンプル/秒、下位3機種は25Gサンプル/秒、レコード長は上位3機種が250Mポイントだが、下位3機種は125Mポイントである。全機種ともパラレルインターフェース、I2C、SPIインターフェース、iCapture機能を持つ。

価格は、ローエンドからハイエンドまで846万円から2180万円まで。P6780差動ロジックプローブは74万8000円、P6717汎用ロジックプローブは26万8000円となっている。
