半導体設計ツールなどの世界ESD（Electronic System Design）市場は、2024年第3四半期において前年同期比8.8%成長の51億1450万ドルと過去最高額を記録した。これはSEMIの技術コミュニティであるESD Allianceが発表したもの。「EDA（Electronic Design Automation）産業はこの四半期に急成長した」とSEMIのレポートの上級スポンサーであるWalden C. Rhines氏は語る。

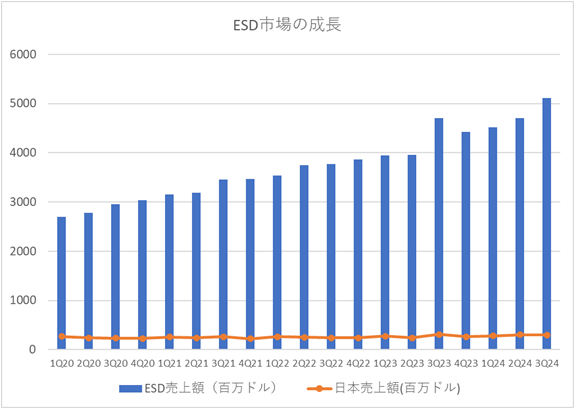

図1　半導体設計のESD市場も成長続く　日本はフラットのまま　出典：SEMIのデータをセミコンポータルがグラフ化

これまでの最高だった2023年第3四半期のピークを追い抜いた格好になる（図1）。棒グラフで示した数字はESD全体の売上額、折れ線は日本の売上額を示している。世界のESD産業が成長しているが日本は全く成長していない。

部門別では、シミュレーションが中心のCAE（Computer-Aided Engineering）が最も大きく19億2220万ドル、次が半導体IP（Intellectual）で16億8620万ドルとなっている。IC物理設計・検証部門は8億5440万ドル、PCB+MCM部門は4億5080万ドル、サービス部門は2億ドルである（図2）。

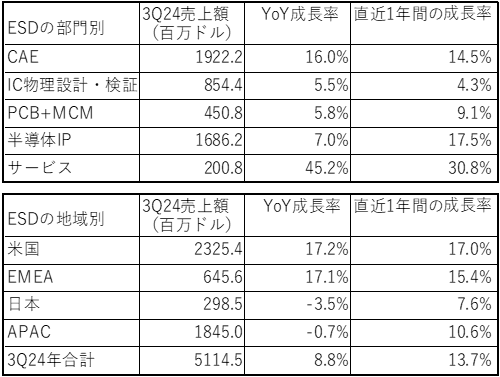

図2　ESD市場全体の部門別（上）と地域別の売上額　出典：SEMI Electronic Design Market Data Reportの数字をセミコンポータルが表に整理

地域別では米国が最も多く、前年同期比17.2%増の23億2540万ドルと最大で、アジア太平洋（APAC）地区が18億4500万ドルと続き、欧州・中近東・アフリカは6億4560万ドルで、日本が最も低い2億9850万ドルとなっている。

日本に設計ツールを使いこなす企業や人が少ないということは、ファウンドリをいくら作っても顧客にリーチできない。日本は設計人口をもっと増やし、ツールをもっと活用していくべきであろう。
